FD-780数控雕铣机

  • 更新时间:2016-12-12
  • 型号:FD-780
  • 访问次数:15005次

产品简介:FD-780数控雕铣机主要构件的重机身、强刚性、主轴转速恒功率,范围宽、低转速扭矩大,可进行强力切削。通过交流伺服电机经联轴节和滚珠丝杠副直联,采用了知名品牌的直线滚动导轨副、动静摩擦系数小、响应速度快。

分享到:
联系人:13777020080
  • 产品介绍
  • 在线留言

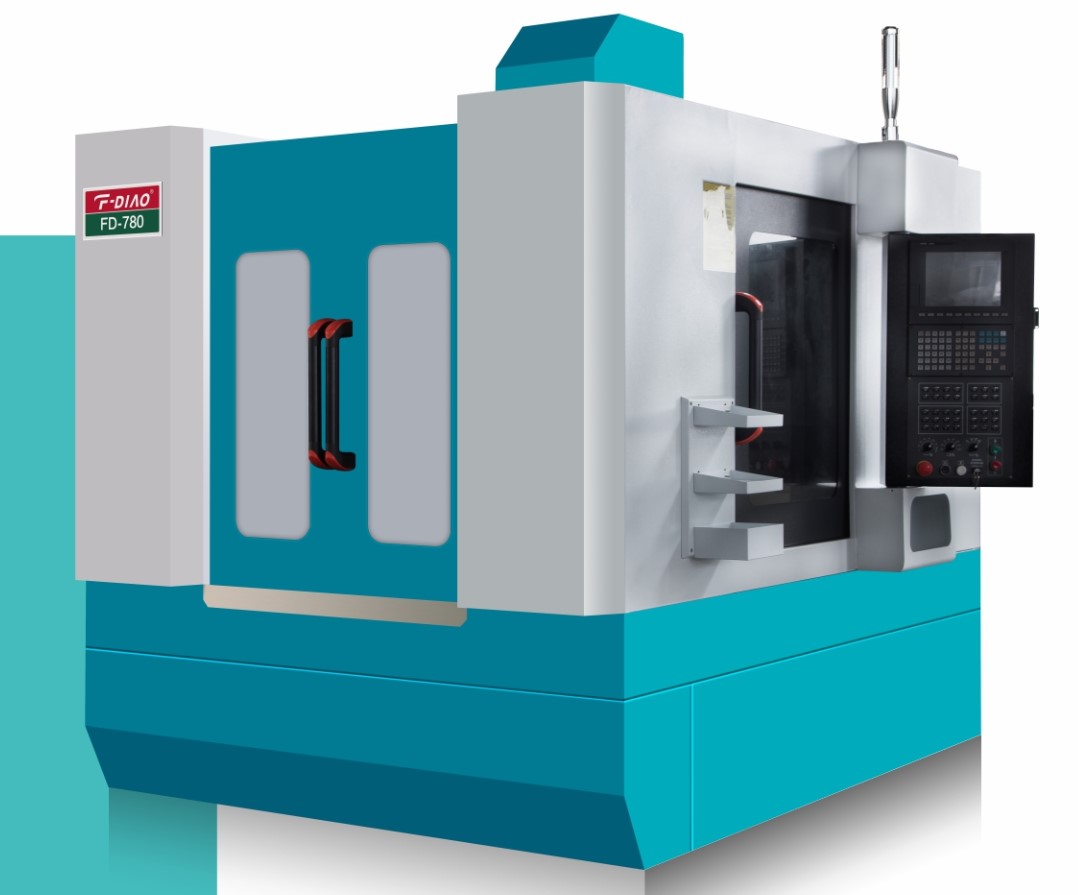

FD-780数控雕铣机

    机床主要构件的重机身、强刚性、主轴转速恒功率,范围宽、低转速扭矩大,可进行强力切削。通过交流伺服电机经联轴节和滚珠丝杠副直联,均采用了知名品牌的直线滚动导轨副、动静摩擦系数小、响应速度快。
    机床设计采用了机电一体化结构,控制柜、气动装置都安装在立柱床身上,减少了占地面积,简化了搬运和安装,机床操纵盘安置在机床大护罩的右前方,操纵方便。
    机床外围采用了全封闭式安全防护罩,使加工过程中的冷却液和铁屑得到安全充分的回收。
四轴转台的桥板式结构,适用于安装复杂的夹具。



FD-780数控雕铣机规格及参数:

序号 配 套 件 名 称 规 格 及 参 数
1 机床总重量 约5.0T
2 台湾新代CNC系统 (中文版)
一体液晶操作面板
21MA
3 C3级精密滚珠丝杆副
(银泰/莱恩)
X. Y. Z轴Φ32mm
4 台湾上银滚珠直线导轨副
(或德国力士乐)
X. Y. Z轴 35mm
5 汇川伺服电机及驱动器 X .Y .Z轴 1.3kw
6 电主轴功率 7.5KW
7 电主轴轴承 陶瓷球
8 主轴转速范围 500—15000/rpm气动18000转
9 专用丝杆配对轴承 优特
10 高频汇川变频器 7.5KW
11 电箱装置温亨热交换器 10A
12 油冷机 瑞科
13 刀具夹头 ER32
14 夹刀范围  Φ3~Φ20mm
15 自动润滑泵 圣辉
16 X .Y .Z轴运动定位精度 ±0.01/300mm
17 X .Y .Z轴重复定位精度 ±0.005/300 mm
18 X .Y .Z轴最大工作行程 700 mm×800 mm×320 mm
19 工作台尺寸 750 mm×850 mm
20 最大加工负重 800kg
21 龙门高度/宽度 150-470mm/870 mm
22 主轴鼻端到工作台距离(电主轴) 150-470mm
23 最大移动速度10米/分钟
最大加工速度5米/分钟

24 润滑采用机械油自动润滑 32号机械油
25 机床电源总功率 12.0KW(三相380V)
26 机床外形尺寸长、宽、高 约1.9m×2.4m×2.7m
27 机床钣金外壳 全罩
